A Fujian tartomány Hualong Machinery Co., Ltd. az 5 tengelyes cnc kővágógép egyik vezető gyártója és szállítója Kínában. Bőséges tapasztalattal várjuk Önt, hogy vásároljon fejlett 5 tengelyes cnc kővágó gépet itt gyárunkból. Minőségi termékek és elfogadható árak állnak rendelkezésre.
A HKNC-450J egy "Sawjet" rendszer, amely az 5 tengelyes CNC fűrészelést öttengelyes vízsugaras vágással ötvözi.
A szabványos egyenes vágásokat és méretezést közvetlenül a fűrészlap segítségével lehet végrehajtani, míg a vízsugarat mosogatókivágásokhoz, ívekhez, szabálytalan profilokhoz és összetett mintázatokhoz használják. A korábban két különálló gépet igénylő feladatok most egyetlen egységbe vonhatók össze.
A kőfeldolgozó létesítmények számára a Sawjet nem csupán bővített képességeket kínál; csökkenti az anyagmozgatás szükségességét, kiküszöböli a gépek közötti váltást, és értékes gyártási alapterületet takarít meg.
A HKNC-450J alkalmas olyan anyagok feldolgozására, mint a márvány, gránit, mesterséges kvarc, mészkő, kerámia és szinterezett kő. A gyakori alkalmazások közé tartoznak a konyhai munkalapok, a fürdőszobai mosdókagyló, a mosdókagyló-kivágások, az egyedi formájú munkalapok, a kőbetétek és az építészeti dekorációs panelek.
Miért kombinálja a fűrészlapot és a vízsugarat egyetlen gépen?
A tényleges gyártás során minden vágási mód külön-külön előnyöket kínál.
A fűrészlapok jól-alkalmasak hosszú, egyenes vágásokhoz és gyors anyagbontáshoz. Például, amikor egy nagy lapot több munkalaprészre vág, a fűrészlap használata a közvetlenebb megközelítés.
Ha azonban a munkalap kivágásokat igényel a mosogatók, ívelt élek, összetett kontúrok vagy bonyolult betétdarabok számára, akkor a fűrészlapra támaszkodni kényelmetlen. Ilyen esetekben a rendszer vízsugaras feldolgozásra válthat.
A HKNC-450J kifejezetten az ilyen típusú gyártási munkafolyamatokhoz készült.
A fűrészlap megbirkózik a gyors lebontással és a normál vágásokkal, míg a vízsugár kezeli az összetett formákat és a bonyolult kontúrokat.
Főbb jellemzők:
5 tengelyes CNC vezérlés
A HKNC-450J olasz ESA 5 tengelyes CNC vezérlőrendszerrel van felszerelve. Egyszerre több mozgástengelyt koordinál, kombinálva a vágófej forgását és billentését, hogy különböző szögekből végezzen megmunkálást.
A fűrészvágófej támogatja a 0 fok –360 fokos elforgatást és a 0 fok – a –90 fokos billentést, míg a vízsugárfej támogatja a 360 fokos elforgatást és a 60 fokos döntést.
Ez a gép nagyobb rugalmasságot kínál, mint a szabványos PLC hídfűrészek gérvágást, 45 fokos illesztést vagy összetett szögmegmunkálást igénylő megrendeléseknél.
A HKNC-450J és a szabványos hídfűrészek közötti egyértelmű különbség az, hogy a fűrésznek és a vízsugárnak ugyanaz a feldolgozási platformja.
A fűrészlappal egyetlen födém első levágása, majd ezt követően azonnal belső kivágás és komplex kontúrmegmunkálás következik be vízsugárral, így nincs szükség az anyag áthelyezésére egy külön vízsugaras gépre.
ESA CNC + Pegasus CAD/CAM
A gép az olasz ESA CNC vezérlőrendszert használja, 21,5 hüvelykes színes érintőképernyővel.
A Pegasus CAD/CAM szoftver lehetővé teszi a grafikai tervezést és a megmunkálás előkészítését, és támogatja a CAD fájlok, például a DXF importálását.
Az egyszerű vágási feladatokhoz kézi működtetés is rendelkezésre áll, hogy megfeleljen az egyedi gyártási igényeknek.
Födém beágyazás és anyagfelhasználás
A kőfeldolgozó üzemek esetében az elsődleges szempont gyakran túlmutat a puszta vágási sebességen; döntő kérdés: pontosan hány késztermék állítható elő egyetlen födémből?
A HKNC-450J lehetővé teszi a födémről készült fényképek alapján a beágyazást. Lehetővé teszi a megmunkálandó alkatrészek stratégiai elhelyezését, figyelembe véve mind a födémhibákat, mind a termékméreteket.

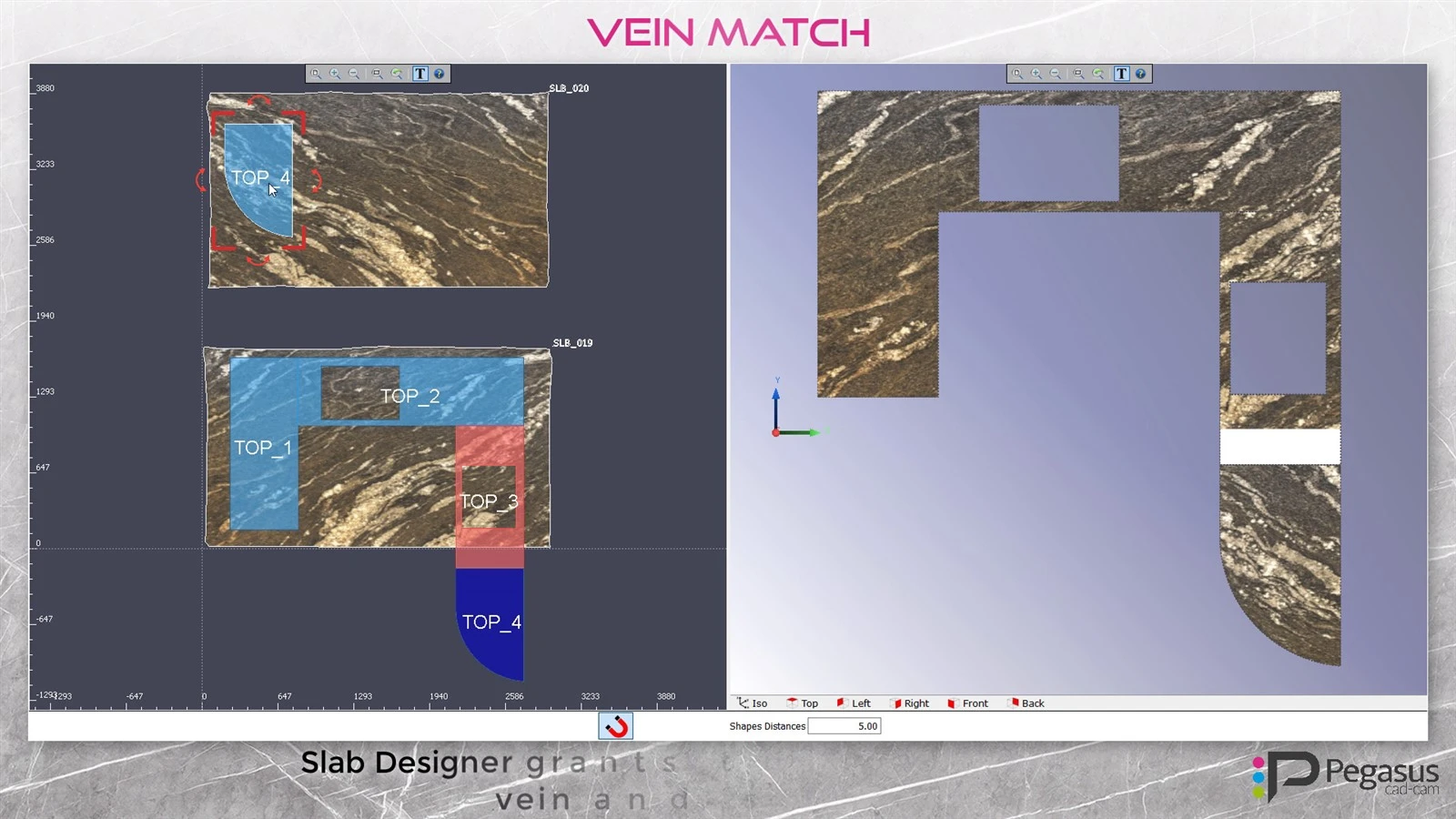

Opcionális véna illesztési funkció
A természetes köveknél, például a márványnál, az erezet iránya egyetlen födémen közvetlenül befolyásolja a végső esztétikai eredményt. A vénaillesztés funkció különösen értékesnek bizonyul azoknál a projekteknél, amelyeknél a véna igazítása, zökkenőmentes illesztés vagy folyamatos vénázási minták szükségesek.
Yaskawa szervo rendszer
Az elsődleges CNC mozgástengelyek Yaskawa szervomotorokat és vezérlőrendszereket használnak, integrálva olyan átviteli alkatrészekkel, mint a HIWIN lineáris vezetőpályák.
Dönthető munkaasztal
A munkaasztal 0 fok és 85 fok között dönthető. A nagy kőlapok nehezek, így a kézi be- és kirakodás nehézkes; a dönthető munkaasztal sokkal kényelmesebb be- és kirakodást tesz lehetővé
| Műszaki paraméterek | HKNC-450J | |
| Fűrészlap átmérője | Ø350–450 | mm |
| Munkaasztal mérete | 4150 × 2250 | mm |
| Maximális kereszt{0}}vágási hossz | 3500 | mm |
| Maximális vágási szélesség | 2000 | mm |
| Maximális fűrészelési vastagság | 100 | mm |
| Maximális emelési löket | 320 | mm |
| Fűrészmotor teljesítménye | 26.4 | kW |
| Csiszoló vízsugár teljesítmény | 37 | kW |
| Teljes teljesítmény | 60.6 | kW |
| Maximális üzemi víznyomás | 450 | MPa |
| Szükséges víz bemeneti nyomás | 0.4 | MPa |
| Vágási pontosság | ±0.1 | mm |
| A gép méretei | 6000 × 3820 × 3200 | mm |
| Bruttó súly | 10000 | kg |
| A végleges gépkonfigurációt az ügyfél anyagának, gyártási követelményeinek és a kiválasztott opcióknak megfelelően meg kell erősíteni az árajánlat benyújtása előtt. | ||
Alkalmazás:
Konyhai munkalap gyártása:
Először egy fűrészlappal hajtják végre az egyenes vonalú-vágás nagy részét, majd egy vízsugárral vágják ki a mosogatónyílásokat, íveket vagy különleges formákat.
Ez a munkafolyamat lehetővé teszi az elsődleges vágási feladatok egyetlen födémen történő elvégzését, minimálisra csökkentve az ismételt anyagkezelés szükségességét.
Fürdőszoba munkalapok:
Bár a fürdőszobai munkalapok általában kisebbek, mint a nagy építészeti födémek, gyakran szükség van mosogató kivágásokra, lekerekített sarkokra és egyedi profilokra.
A fűrészlap kezeli a kezdeti durva vágást, míg a vízsugár kezeli a bonyolult formákat igénylő szakaszokat.
Kőbetétek és minták:
Különböző színekből vagy anyagokból összeállított minták esetén a vízsugár ki tudja vágni a kívánt formákat, amelyeket aztán összeállítanak.
Ez a feldolgozási módszer különösen{0}}alkalmas egyéni projektekhez.
Építészeti kő:
Az építési projektek gyakran nem{0}}szabványos méreteket és egyedi szögeket foglalnak magukban.
Az 5 tengelyes vágórendszer csökkenti a kézi áthelyezés szükségességét és leegyszerűsíti az összetett szögek feldolgozását.
Kerámia és szinterezett kő:
Ez a berendezés olyan kerámia és szinterezett kőtermékek feldolgozására is használható, amelyek egyedi méreteket, szabálytalan profilokat vagy belső kivágásokat igényelnek.
Milyen gyakorlati előnyökkel jár egy kőfeldolgozó üzem?
A vásárlók gyakran dilemmával szembesülnek: külön hídfűrészt és vízsugaras gépet vásároljanak, vagy egyetlen Sawjet-be fektessenek be?
Bár két különálló gép minden bizonnyal lehetővé teszi, hogy mindegyik ki tudja használni az erősségeit, ez a megközelítés nagyobb gyári helyigénnyel, nagyobb berendezés-befektetéssel és a kőlapok gyakoribb kezelésével is jár.
A HKNC-450J gyors vágást tesz lehetővé fűrészlappal, míg a vízsugár olyan feladatokat kezel, amelyek nem megfelelőek a fűrészlaphoz. Ez a beállítás csökkenti:
A födémek szállításának szükségessége a különböző gépek között
Ismétlődő pozicionálás
Kézi kezelés különálló berendezések között
Az alapterületet két önálló gép foglalja el
A berendezés átváltásának szükségessége a szabványos és az összetett vágási munkák között
Mit kell figyelembe venni a HKNC-450J vásárlásakor?
Ha Sawjet-et vásárol, ne csak olyan jellemzőkre összpontosítson, mint a vízsugár nyomása (MPa-ban) vagy a fűrészlap átmérője.
Először is vegye figyelembe az anyagot.
A márvány, gránit, mesterséges kvarc, kerámia és szinterezett kő feldolgozási jellemzői eltérőek; a tényleges gépkonfigurációt az Ön által feldolgozott konkrét anyagokhoz kell igazítani.
Másodszor, vegye figyelembe a termék típusát.
Ha az Ön gyára elsősorban szabványos, egyenes élű{0}} munkalapokat dolgoz fel, a fűrészlap alkatrészét valószínűleg gyakrabban fogják használni.
Ha azonban megrendelései jelentős számú mosogatókivágást, ívet, összetett formát, betétet vagy egyedi építészeti darabot tartalmaznak, a vízsugár-komponens értéke sokkal nyilvánvalóbbá válik.
Egy másik gyakran figyelmen kívül hagyott tényező az -értékesítés utáni szolgáltatás.
A CNC-berendezések esetében az olyan szempontok, mint a telepítés, az üzembe helyezés, a kezelői képzés, a távoli műszaki támogatás és a pótalkatrészek elérhetősége közvetlenül befolyásolják a jövőbeni gyártási műveleteket.
